Kokios saugos funkcijos įtrauktos į Vokietijos Zenith blokų mašinų sistemas?

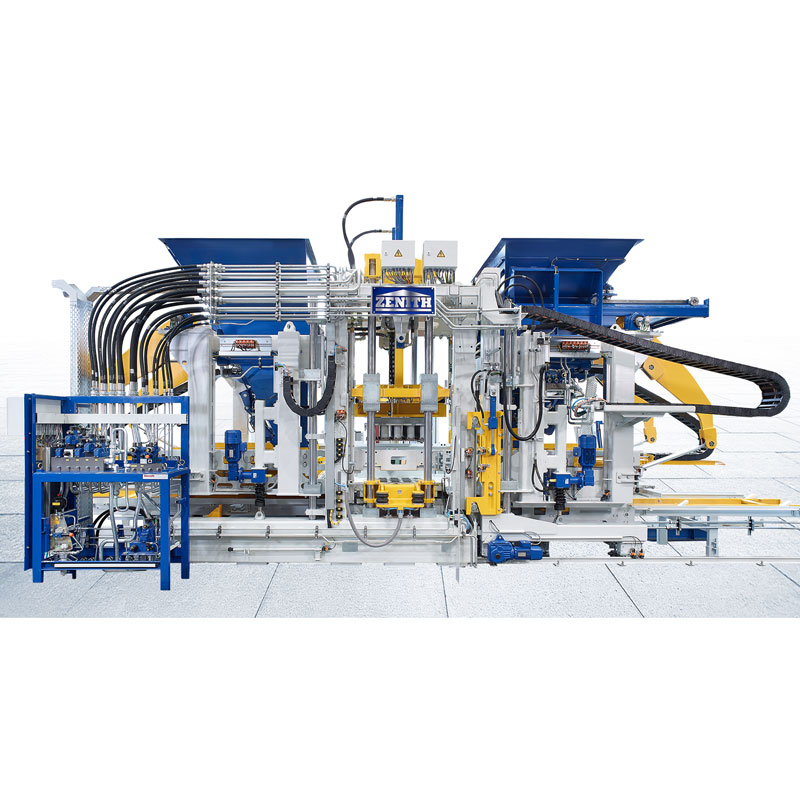

Sunkiųjų mašinų pramonėje sauga nėra neprivaloma priedas – tai pagrindas, ant kurio kuriama patikima gamyba. TheVokietija Zenith Block Machine, kertinis šiuolaikinės betoninių blokelių gamybos akmuo, sukurtas naudojant išsamią ir daugiasluoksnę saugos architektūrą, kuri apsaugo operatorius, techninės priežiūros personalą ir pačią įrangą. „QGM“ gamykla šias sistemas gamina daugiau nei du dešimtmečius, o saugą įtraukėme į kiekvieną projektavimo proceso etapą. Saugos nelaikome funkcijų kontroliniu sąrašu; mes žiūrime į tai kaip į neatskiriamą mašinos veikimo DNR dalį. Vokietijos Zenith Block Machine saugos funkcijos nėra tik priedai; jie yra įausti į hidraulines, elektrines ir mechanines sistemas, sukuriant apsauginį tinklą, kuris apsaugo nuo nelaimingų atsitikimų ir užtikrina ramybę. Šiame straipsnyje bus išskaidyti šie saugos sluoksniai – nuo ​​pagrindinių fizinių apsaugų iki pažangių elektroninių stebėjimo sistemų, suteikiant išsamų supratimą apie tai, kaip Vokietijos Zenith Block Machine apsaugo savo vartotojus.

Vokietijos „Zenith Block Machine“ saugos filosofija gali būti apibūdinta kaip „gili gynyba“. Tai reiškia, kad nė vienas gedimo taškas negali sukelti pavojingos situacijos. Kelios nepriklausomos saugos sistemos veikia kartu, kad išvengtų, sušvelnintų ir reaguotų į galimą riziką. Pavyzdžiui, hidraulinėje sistemoje yra slėgio mažinimo vožtuvai, sprogimo diskai ir pilotuojami atbuliniai vožtuvai, kurie apsaugo nuo nekontroliuojamų judesių. Elektros sistemoje yra perteklinės saugos relės, E-Stops ir variklio perkrovos apsauga, kuri gali akimirksniu išjungti mašiną. O mechaninė konstrukcija apima fizines apsaugas, blokuojamas duris ir valdiklius dviem rankomis, kurie neleidžia atsitiktinai patekti į pavojingas vietas. Šiame straipsnyje mes išsamiai išnagrinėsime šias funkcijas, išskirdami, kaip jos veikia atskirai ir kaip jos integruojamos, kad būtų sukurta iš esmės saugi gamybos aplinka. Nesvarbu, ar esate gamyklos vadovas, saugos inžinierius ar operatorius, šis vadovas suteiks jums techninių žinių, kaip įvertinti Vokietijos Zenith Block Machine saugos vientisumą.

Turinys

• 1. Kaip hidraulinės sistemos užtikrina kelių sluoksnių saugumą?
• 2. Kaip elektros valdymo architektūra apsaugo nuo pavojų?
• 3. Kokios yra pagrindinės saugos priemonių techninės specifikacijos?
• 4. Kaip saugos priemonės patvirtinamos ir prižiūrimos kasdienėje veikloje?
• Dažnai užduodami klausimai (DUK)
• Išvada ir saugos konsultacijos

Kaip hidraulinės sistemos užtikrina kelis saugos sluoksnius?

Hidraulinė sistema yra Vokietijos Zenith Block Machine jėgainė, generuojanti didžiules jėgas, reikalingas betonui suspausti į kietus blokus. Kai slėgis dažnai viršija 280 barų, sistemoje sukaupta potenciali energija yra milžiniška. Hidraulinėje grandinėje įmontuotos saugos funkcijos yra ne tik gedimo prevencija; jos skirtos katastrofiškų gedimų prevencijai ir kontroliuojamos veiklos užtikrinimui. Hidraulinės sistemos saugos architektūra gali būti suprantama kaip apsauginių „zonų“ serija, kurių kiekviena skirta tam tikram gedimui apsaugoti ir valdyti.

1 zona: apsauga nuo per didelio slėgio– Hidraulinėje grandinėje yra keli slėgio mažinimo vožtuvai, kurių kiekvienas sukalibruotas pagal tam tikrą nustatytą tašką. Pirminis apsauginis vožtuvas nustatytas atsidaryti esant 300 barų, o tai 20 barų viršija maksimalų darbinį slėgį. Jei slėgis viršija tai, vožtuvas atsidaro ir nukreipia alyvą atgal į baką. Antrinis, perteklinis apsauginis vožtuvas yra nustatytas ties 320 barų slėgiu, todėl sugenda pirminis vožtuvas. Be to, mūsų Vokietijos Zenith Block Machine yra su aukšto slėgio jungikliu, kuris įjungia pavojaus signalą ir išjungia siurblį, jei slėgis pasiekia 310 barų, pridedant elektroninį apsaugos sluoksnį prieš net išbandant mechaninius apsauginius vožtuvus.

2 zona: judėjimo valdymas– Labai svarbu užkirsti kelią netyčiniams judesiams. Hidrauliniai cilindrai, pakeliantys formų stalą, suspaudžiantys mišinį ir išstumiantys blokus, valdomi pilotuojamais atbuliniais vožtuvais. Šie vožtuvai užtikrina, kad cilindras nejudės, jei hidraulinis slėgis nebus aktyviai taikomas tinkama kryptimi. Tai reiškia, kad net sprogus hidraulinei linijai arba sugedus valdymo vožtuvui, cilindras liks užfiksuotas dabartinėje padėtyje, užkertant kelią staigiam, nekontroliuojamam sunkios formos ar suspaudimo plokštės kritimui.

3 zona: nuoseklūs blokavimai– Vokietijos Zenith Block Machine hidraulinės operacijos reguliuojamos tikslia seka. Slėgio jungiklių ir artumo jutiklių serija užtikrina, kad viena operacija būtų visiškai atlikta prieš pradedant kitą. Pavyzdžiui, išstūmimo cilindras negali atsitraukti, kol suspaudimo cilindras visiškai negrįžta į pradinę padėtį. Šis loginis blokavimas apsaugo nuo „susidūrimo“ scenarijų, kai du priešingi cilindrai gali bandyti judėti vienu metu, o tai gali sukelti mechaninius pažeidimus ir galimus pavojus.

4 zona: Akumuliatoriaus sauga– Hidraulinėje sistemoje naudojami akumuliatoriai, skirti kaupti energiją greitiems spaudimo ir išstūmimo judesiams. Šiuose akumuliatoriuose įrengti sprogimo diskai, skirti plyšti esant slėgiui, gerokai viršijančiam įprastą veikimo diapazoną, saugiai išleidžiant dujas į atmosferą ir užkertant kelią staigiam plyšimui. Įrenginyje taip pat yra rankinis išleidimo vožtuvas, leidžiantis techninės priežiūros metu visiškai sumažinti akumuliatoriaus slėgį, taip užtikrinant nulinę sukauptą energiją, kol kas nors patenka į preso zoną.

Bendras šių savybių efektas yra hidraulinė sistema, kuri yra ne tik galinga, bet ir nepaprastai saugi. Mūsų gamyklos bandymai parodė, kad net ir mažai tikėtinu kelių komponentų gedimų atveju Vokietijos Zenith Block Machine vis tiek gali būti saugiai sustabdytas, nepakenkiant personalui ar nepažeidžiant mašinos.

Kaip elektros valdymo architektūra apsaugo nuo pavojų?

Nors hidraulinė sistema aprūpina raumenis, elektrinė valdymo sistema yra smegenys – dalis, kuri nusprendžia, kada ir kur taikyti jėgą. Vokietijos Zenith Block Machine elektros saugos architektūra sukurta remiantis „saugaus veikimo“ principu. Tai reiškia, kad natūrali, išjungta sistemos būsena yra saugi būsena. Norėdami paaiškinti, kaip tai pasiekiama, galime pažvelgti į valdymo hierarchiją kaip į „saugos piramidę“, kurioje kiekvienas lygis suteikia atsarginę aukščiau esančio lygio kopiją.

1 lygis: pagrindinė saugos relė– Piramidės apačioje yra pagrindinė saugos relė. Tai specialus, prijungtas komponentas, kuris stebi E-Stop mygtukus, durų jungiklius ir šviesos užuolaidą. Skirtingai nuo PLC, kurį galima užprogramuoti, saugos relė yra paprasta, patikrinta grandinė, kurios negali pakeisti programinė įranga. Jei suaktyvinamas kuris nors iš jo stebimų įėjimų, relė fiziškai atjungia maitinimą iš variklio kontaktorių ir hidraulinių vožtuvų, todėl mašina nedelsiant sustabdoma. Tai yra didžiausias saugus.

2 lygis: programuojamas saugos valdiklis (PSC)– Virš pagrindinės relės yra PSC, kuris naudojamas sudėtingesnėms saugos funkcijoms atlikti. PSC stebi hidraulinio siurblio greitį, preso padėtį ir slėgį sistemoje. Jis užprogramuotas aptikti anomalijas, tokias kaip staigus slėgio kritimas (tai gali reikšti, kad nutrūkęs vamzdis) arba netikėtas cilindro įsibėgėjimas. Jei jie aptinkami, PSC inicijuoja kontroliuojamą sustabdymą, kuris yra sklandesnis ir mažiau kenkia mašinai nei avarinis stabdymas, bet taip pat saugus.

3 lygis: žmogaus ir mašinos sąsaja (HMI) ir diagnostika– Aukščiausias piramidės lygis yra HMI, kuris operatoriui realiu laiku pateikia informaciją apie mašinos saugos būseną. Ekrane rodoma, kurios durys atidarytos, hidraulinių apsauginių vožtuvų būsena ir preso padėtis. Jei suaktyvinamas saugos įtaisas, HMI rodo aiškų, paprastą pranešimą anglų kalba, paaiškinantį priežastį. Tai padeda operatoriams greitai nustatyti ir išspręsti problemas, neatidarant valdymo spintelės ir atsekti laidus, pagerinant saugumą ir veikimo laiką.

4 lygis: variklio apsauga ir terminis stebėjimas– Kiekvienas Vokietijos Zenith Block Machine variklis yra apsaugotas elektronine variklio apsauga, kuri stebi srovę ir temperatūrą. Jei variklis perkaista arba naudoja per didelę srovę, apsauga nutraukia maitinimą ir apsaugo nuo elektros gaisrų. Taip pat nuolat stebima hidraulinės alyvos temperatūra; jei ji viršija saugią ribą, mašina įspėja ir, jei temperatūra ir toliau kyla, automatiškai išjungia gamybos ciklą, kad nepažeistų hidraulinių komponentų.

Vokietijos „Zenith Block Machine“ elektrinio valdymo architektūra sukurta taip, kad būtų galima savarankiškai stebėti. Saugos sistemos yra nuolat tikrinamos mašinos veikimo metu, o bet koks gedimas iš karto pažymimas. Taip užtikrinama, kad pačios saugos priemonės visada būtų parengtos. AtQuangong Machinery Co., Ltd., manome, kad geriausia saugos funkcija yra ta, apie kurią nereikia galvoti, nes žinote, kad ji visada veikia.

Kokios yra pagrindinės saugos priemonių techninės specifikacijos?

Norint tinkamai pasirinkti ir patvirtinti, būtina suprasti Vokietijos Zenith Block Machine saugos funkcijų technines specifikacijas. Šios specifikacijos nėra tik skaičiai; jie yra kiekybiškai įvertinami mašinos apsaugos pajėgumai. Mūsų gamykla su kiekviena mašina pateikia išsamų saugos duomenų lapą, o žemiau esančioje lentelėje pateikiama pagrindinių techninių parametrų, apibrėžiančių saugos sistemą, santrauka. Šiuos duomenis saugos inžinieriai naudoja norėdami integruoti mašiną į visos gamyklos saugos sistemą ir apskaičiuoti visos gamybos linijos veikimo lygį (PL) ir saugos vientisumo lygį (SIL).

Be šių standartinių komponentų, Vokietijos Zenith Block Machine apima keletą papildomų su sauga susijusių inžinerinių detalių. Hidraulinis bakas suprojektuotas su pakeltu siurbimo koštuvu ir magnetiniu kištuku, kad surinktų metalines šiukšles, neleidžiant užteršti solenoidinių vožtuvų. Elektros korpusas turi IP65 reitingą, tai reiškia, kad jis yra nepralaidus dulkėms ir apsaugotas nuo žemo slėgio vandens čiurkšlių, todėl paprastas plovimas nepakenks saugos grandinėms. Valdymo skyduose yra avarinis stabdymas, kuris yra sujungtas dvipuse konfigūracija, o tai reiškia, kad vienas nutrūkęs laidas negali išjungti E-Stop funkcijos. Šios inžinerinės detalės, nors ir subtilios, yra labai svarbios užtikrinant, kad saugos specifikacijos būtų laikomasi visą mašinos eksploatavimo laiką, o ne tik tą dieną, kai ji iškeliauja iš gamyklos.

Be to, mūsų gamykla pateikia visą sertifikavimo dokumentų rinkinį visiems su sauga susijusiems komponentams. Tai apima CE atitikties deklaraciją, taip pat saugos funkcijų sertifikuotų veikimo lygių bandymų ataskaitas. Šis atsekamumas yra labai svarbus gamyklos saugos pareigūnams, kurie turi įrodyti, kad laikosi profesinės sveikatos ir saugos taisyklių (pvz., OSHA JAV arba PUWER JK). Su Vokietijos Zenith Block Machine jūs ne tik gausite mašiną; Jūs gaunate visiškai dokumentuotą saugos sistemą.

Kaip saugos priemonės patvirtinamos ir palaikomos kasdienėje veikloje?

Sudėtingos saugos funkcijos yra tik pusė darbo. Jie turi būti tinkamai patvirtinti paleidžiant ir prižiūrimi visą mašinos eksploatavimo laiką. Vokietijos Zenith Block Machine sukurtas taip, kad šis patvirtinimo procesas būtų paprastas ir sistemingas. Mūsų gamykla sukūrė išsamų „Saugos patvirtinimo protokolą“, kuris naudojamas paleidimo metu ir rekomenduojamas kasmetiniam pakartotiniam sertifikavimui. Šis protokolas patvirtinimo procesą paverčia struktūrizuotu kontroliniu sąrašu, kurį gali užpildyti apmokytas techninės priežiūros personalas.

Saugos patikrinimas prieš paleidimą (operatoriaus lygis)– Prieš paleidžiant mašiną dieną, labai svarbu greitai apžiūrėti. Tai apima patikrinimą, ar visos apsauginės priemonės yra savo vietose ir ar šviesos užuolaidos yra išlygintos ir nėra kliūčių. Operatorius taip pat turi patikrinti, ar E-Stop mygtukai nėra užrakinti ir ar veikia valdymas dviem rankomis. Atliekama paprasta bandymo seka: operatorius bando užvesti mašiną stovėdamas šviesos užuolaidos zonoje, užtikrindamas, kad mašina neužsives. Tai patvirtina, kad šviesos uždanga veikia. Mašinos PLC registruoja šias kasdienes patikras ir pateikia saugos atitikties žurnalą.

Savaitinis funkcinis testas (priežiūros lygis)– Išsamesni tyrimai atliekami kas savaitę. Tai apima hidraulinės sistemos bandymą: operatorius pristabdys presą prie formos esant žemam slėgiui ir stebės slėgio mažėjimą, patikrindamas, ar piloto valdomi atbuliniai vožtuvai laiko cilindrą vietoje. E-Stops yra tikrinami atskirai, siekiant užtikrinti, kad jie visi sustabdytų mašiną. Mašinos valdymo sistema sugeneruos ataskaitą, nurodydama, kuris saugos komponentas ir kada buvo išbandytas.

Metinis pakartotinis sertifikavimas (inžinerijos lygis)– Pats išsamiausias patvirtinimas yra kasmetinis pakartotinis sertifikavimas, kurio dažnai reikalauja draudimo bendrovės ir reguliavimo institucijos. Šio proceso metu mūsų gamyklos sertifikuotas technikas arba patvirtinta trečioji šalis patikrina kiekvieno saugos komponento funkcionalumą. Hidrauliniai apsauginiai vožtuvai kalibruojami bandymų stende, kad būtų patvirtintas jų įtrūkimo slėgis. Saugos relių reakcijos laikas matuojamas osciloskopu, siekiant užtikrinti, kad jis atitiktų 50 ms specifikaciją. Šis kasmetinis pakartotinis sertifikavimas suteikia didelį pasitikėjimą, kad mašina veikia saugiai.

Profilaktinės priežiūros tvarkaraštis– Vokietijos Zenith Block Machine turi suplanuotą visų saugai svarbių komponentų priežiūros planą. Pavyzdžiui, hidrauliniai piloto valdomi atbuliniai vožtuvai yra tikrinami ir įdedami iš naujo kas 12 mėnesių. Šviesos užuolaidų ir durų jungiklių švarumas ir tinkamas išlyginimas tikrinami kas šešis mėnesius. E-Stop kontaktų atsparumas kontaktams tikrinamas kas 18 mėnesių. Ši aktyvi priežiūra užtikrina, kad saugos funkcijos laikui bėgant nepablogėtų ir išlaikomas mašinos saugos vientisumas.

Be šių struktūrizuotų patvirtinimo ir priežiūros procedūrų, Vokietijos Zenith Block Machine yra įrengta diagnostikos sistema, kuri nuolat stebi saugos komponentų būklę. Pavyzdžiui, šviesos uždanga turi savidiagnostikos funkciją, kuri patikrina, ar vidinėje elektronikoje nėra gedimų, ir mirksi konkrečiu klaidos kodu, jei aptinkama problema. Mašinos PLC stebi hidraulinio siurblio variklio srovę ir generuos įspėjimą, jei variklis naudoja daugiau srovės nei bazinė linija, nurodydamas galimą perkrovą arba siurblio gedimą. Sujungę struktūrizuotą patvirtinimo procesą su nuolatine diagnostine stebėsena, pateikiame Vokietijos Zenith Block Machine, kuris ne tik apima saugos funkcijas, bet ir užtikrina, kad jos išliktų veiksmingos per visą mašinos eksploatavimo laiką.

Dažnai užduodami klausimai (DUK)

1 klausimas: kuo skiriasi „avarinis stabdys“ ir „saugus stabdymas“ Vokietijos „Zenith“ blokų mašinoje?

Atsakymas: Avarinis stabdymas (E-Stop) yra didžiausias saugos mygtukas. Jis iš karto pašalina visų variklių ir hidraulinių vožtuvų galią, todėl mašina greitai sustoja. Tai veiksmas, kuris apsaugo darbuotojus nelaimės atveju, tačiau gali būti sunkus mechaniniams komponentams. Saugos stotelė yra grakštesnė stotelė. Jį įjungia programuojamas saugos valdiklis, kai aptinka anomaliją, pvz., atidaromas duris. Saugos sustabdymas užbaigia esamą ciklą (jei įmanoma) ir pastato presą į saugią atidarytą padėtį prieš užrakindama sistemas. Tai yra tinkamiausia reakcija, nes ji apsaugo ir operatorių, ir mašiną. Mūsų Vokietijos „Zenith Block Machine“ apima abu, o tai atitinka rizikos lygį.

2 klausimas: kaip galiu būti tikras, kad operatoriai neaplenks Vokietijos Zenith Block Machine saugos sistemų?

Atsakymas: Aplenkimo prevencija yra esminis projektavimo reikalavimas. Mašinos saugos grandinė yra fiziškai izoliuota nuo standartinių valdymo grandinių. Saugos logika įgyvendinama naudojant specialias, prijungtas reles, o ne tik PLC programinę įrangą. Apsaugos relės yra uždaros ir jų laidai yra apsaugoti. Bet koks bandymas apeiti saugos įvestį, pvz., trumpinti durų jungiklį, reikalauja atidaryti valdymo skydelį ir aktyviai perjungti jo laidus – veiksmas yra akivaizdus ir pažeidžia standartinius saugos protokolus. Be to, mašinos PLC registruoja visas su sauga susijusias intervencijas. Mechaninių durų blokavimo priemonių naudojimas taip pat apsunkina fizinį apvažiavimą. Mūsų patirtis rodo, kad tinkamai apmokius ir saugos kultūrai apeiti pasitaiko itin retai.

3 klausimas: koks yra Vokietijos Zenith Block Machine valdymo dviem rankomis reikalavimas?

Atsakymas: Vokietijos Zenith Block Machine valdymas dviem rankomis yra svarbi presavimo operacijos saugos funkcija. Tai IIIC tipo valdiklis pagal ISO 13851, kuriam vienu metu reikia nuspausti du atskirus mygtukus. Elektriniai signalai į saugos relę turi pasiekti per 0,3 sekundės vienas nuo kito. Jei vienas mygtukas paspaudžiamas anksčiau, paspaudimo ciklas neprasidės. Ši konstrukcija užtikrina, kad operatoriaus rankos būtų toli nuo spaudimo zonos, kai atsiranda didelės jėgos suspaudimas. Ši savybė yra pagrindinis saugios blokų gamybos reikalavimas.

4 klausimas: ar Vokietijos Zenith Block Machine hidraulinė sistema yra saugi aplinkai nuotėkio atveju?

Atsakymas: Nors hidraulinėje sistemoje naudojama standartinė hidraulinė alyva, mes sukūrėme keletą apsaugos priemonių galimiems nuotėkiams pašalinti. Mašinos valdymo sistema aptiks greitą slėgio kritimą, kuris rodo didelį nuotėkį, ir inicijuos kontroliuojamą sustabdymą. Pati mašina suprojektuota su lašėjimo padėklais po vožtuvais ir jungiamosiomis detalėmis, kad būtų išvengta nedidelių nuotėkių. Taip pat rekomenduojame pasirinktinai naudoti aplinkai nekenksmingą, biologiškai skaidų hidraulinį skystį (HFC arba HFD tipo). Šie skysčiai turi daug mažesnį poveikį aplinkai išsiliejimo atveju. Mūsų Vokietijos Zenith Block Machine yra sukurta taip, kad būtų suderinama su šiais skysčiais.

5 klausimas: kokius mokymus teikia Quangong Machinery Co., Ltd., kad užtikrintų mašinos saugą?

Atsakymas: Mes teikiame išsamius saugos mokymus, kurie yra mūsų paleidimo ir aptarnavimo po pardavimo dalis. Mokymai apima: kiekvienos saugos funkcijos paskirtį ir veikimą, kaip atlikti kasdienius patikrinimus prieš paleidimą, kaip interpretuoti ir reaguoti į mašinos saugos diagnostikos įspėjimus bei teisingą reagavimo į avariją ir izoliavimo procedūrą. Mokymai nėra tik paskaita; Tai apima praktinius pratimus, kurių metu operatoriai ir techninės priežiūros personalas iš tikrųjų atlieka saugos patvirtinimo procedūras. Taip pat pateikiame skaitmeninę saugos vadovo kopiją ir internetinių saugos atnaujinimo vaizdo įrašų seriją. Mūsų įsipareigojimas užtikrinti saugumą apima ne tik techninės įrangos tiekimą; užtikriname, kad žinios apie saugų jo veikimą būtų perduotos Jūsų komandai.

Išvada: sauga yra inžinerinis pagrindas, o ne pasekmes

Mums Vokietijos Zenith Block Machine saugos funkcijos nėra punktų sąrašas; jie yra integruota inžinerijos filosofija. Nuo perteklinių hidraulinių apsauginių vožtuvų iki savikontrolės programuojamo saugos valdiklio – kiekvienas komponentas yra sukurtas atlikti tam tikrą apsauginį vaidmenį. Mes ne tik „pridedame saugumo“; mes suprojektuojame jį į patį mašinos branduolį. Pasirinkę Vokietijos Zenith Block Machine, jūs investuojate į gamybos sistemą, kuri gerbia savo operatorius ir apsaugo savo ilgaamžiškumą. Mūsų įsipareigojimas saugumui yra nepajudinamas, ir tai tiesiogiai atspindi pagrindines mūsų Quangong Machinery Co., Ltd. vertybes.

Jei vertinate savo blokų gamybos įmonės saugos sistemas arba norite išsamaus saugos pristatymo savo komandai, susisiekite. Siūlome saugos auditus ir mokymus vietoje. Mūsų komanda yra pasirengusi parodyti, kaip Vokietijos Zenith Block Machine gali suteikti jūsų gamybos linijai naują saugos standartą.Susisiekite su Quangong Machinery Co., Ltd. šiandiensuplanuoti saugos konsultaciją ir pamatyti, kaip veikia funkcijos.
